SEM 52-S/46 [ S = Synthesizer ]; im Allgemeinen SEM-52S genannt,
löste das SEM-52 A der Bundeswehr als tragbares Gerät ab. (Das SEM-52A wurde nur
relativ kurz verwendet, weil das dort verwendete Kopfgeschirr zwar auf Anraten der Truppe entwickelt wurde,
jedoch bei den Soldaten nie anerkannt wurde.)
SEM-52 S ist ein 6-kanaliges tragbares Funksprechgerät mit kleiner Leistung.
Es ist für Wechselsprechen vorgesehen. Datenübertragung ist mit Zusatzeinrichtiungen möglich.
Ein Lautsprechermikrofon ist auf der oberen Seite angeordnet. Es kann aber auch eine Sprechgarnitur
verwendet werden.
Der Gerätesatz besteht aus:
Sendeempfänger
Batteriebehälter
Batterieeinsatz für 8 Mignonzellen
Antenne und
Tragetasche.
Das Gehäuse ist druckwasserdicht, und hat zwei gleiche Deckel.
An der rechten Schmalseite sind folgende Bedienelemente:
Betriebsschalter mit den Stellungen
* Aus
* EIN (Betrieb ohne Rauschsperre)
* RSP (Betrieb mit Rauschsperre und Sparbetrieb)
* DATEN (Betrieb mit Datengerät)
Lautstärkeschalter
* 5- stufig mit Flüsterschaltung
Sendetaste
Kanalschalter (6 Kanäle)
[ Die Kanäle werden im Gehäuse mit beiliegendem Kusststoff- Schraubendreher
eingestellt - siehe Bildergalerie - ]
An der linken Seite befinden sich:
Geräteschild und
Kanalschild;

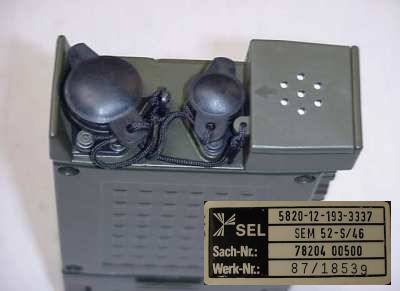

Auf der Oberseite befinden sich:
Antennenbuchse (50 Ohm) mit Lasche für das Gegengewicht
NF-/ Datenbuchse
Mikrofonlautsprecher
An der Unterseite befinden sich:
Gewindebolzen zur Befestigung des Batteriebehälters,
Außenkontakte
Der Batteriebehälter:
Der Deckel wird mit 2 Schnappverschlüssen verschlossen
Es kann ein Batterieeinsatz mit 8 Mignonzellen oder eine Blockbatterie eingesetzt
werden.
Die Antenne:
ist eine Blattantenne mit Anpassschaltung im Steckerteil.
Sie wird zum Transport zusammengelegt mit dem Steckerteil nach unten in der
Tragetasche verstaut.
Die Tragetasche enthält 2 Fächer für:
Sendeempfänger mit Batteriekasten
Antenne.
Die Gurte der grünen Tragetasche haben ein eingewebtes Gegengewicht zur Reichweitenerhöhung.
Das Gerät kostete in der Beschaffung 3295 Euro.
Siehe dazu auch Fahrzeugsatz FZ 52-S:
 > Klick <
Ein ebenfalls hier vorhandenes SEM 52S/46 hat keine Versorgungsnummer und einen verschraubten Batteriebehälter mit
(defekten) NiCad- Akkus. (Siehe Bildergalerie). Ob und wo dieses eingesetzt wurde, ist bisher nicht bekannt.
- Frequenzbereich:
- 46,0 ... 57,975 MHz
Technische Daten:
- Frequenzaufbereitung:
- Synthesizer.
- Kanalabstand:
- 25 KHz.
- Kanalanzahl:
- 6 aus 480 möglichen.
- Modulation:
- FM.
- HF- Ausgangsleistung:
- 1 W.
- Empfindlichkeit:
- 0,56 µV an 20 dB.
- Flüsterbetrieb:
- Die Mikrofonempfindlichkeit wird um 12 dB erhöht
- NF- Ausgangsleistung:
- 300 mW an 30 Ohm (interner Lautsprecher);
- 20 mW an 150 Ohm (externer Hörer)
- Rauschsperre:
- abschaltbar
- Betriebsdauer:
- 80% Bereitschaft, 10% Senden; 10% Empfang : ca 16 Std.
- Stromversorgung:
- 6.8 .. 12 V.
- Batterieeinsatz:
- 8 Alkali- Batterien (nicht aufladbar)
- oder Lithium- Blockbatterie (nicht aufladbar)
- Gegengewicht:
- Im Gurt der Tragetasche eingewebt.
- Sonstiges:
- Flüsterbetrieb und Datenübertragung möglich.
- Maße und Gewicht:
- 219 x 95 x 39 mm; 0,95 Kg.
- Stromverbrauch:
- Empfang 70 mA,
- Senden 400 mA.
- Indienststellung:
- 1984
|
