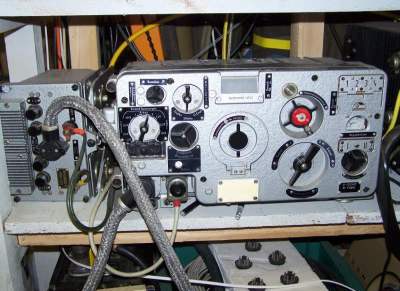

  R-123 oder "Magnolia"

war wurde in Panzern und gepanzerten Fahrzeugen eingesetzt, oder es wurde mit anderen Funkgeräten als Funkgerätesätze kleiner und mittlerer Leistungen benutzt.

Eine Besonderheit stellt das optische System dar, in dem die Frequenzanzeige aufwendig auf eine Mattscheibe gespiegelt wird.

Frequenzbereich: 20,0 ... 51,5 MHz
Bereich 1: 20 ... 35,75 MHz
Bereich 2: 35,75 ... 51,5 MHz.
Modulationsart: F3





Technische Daten:

Sendeleistung:
20  Watt
Betriebsarten (F3):
Sprechfunk , Diensthabender Empfang.
Reichweite:
Je nach Antenne 14 bis 28 km.
Frequenzhub:
4,5 ... 7 kHz
Stromversorgung: 26 V:
Transverter BP-26 mit Transistoren.
Stromaufnahme:
Senden 9,6 A
Empfang 3 A
Bestandteile der Station R-113
Funkgerät, Transverter, Antennenfuß, Koaxkabel, Technische Dokumentation, Ersatzteilkasten, 1 Stabantenne zur Nutzung, 1 Stabantenne als Ersatz, Brustschalter senden/empfangen, Dummy, HF-Kabel, Antennenfilter zum Anschluß von zwei  R-123 an eine Antenne, Stromversorgungskabel.
