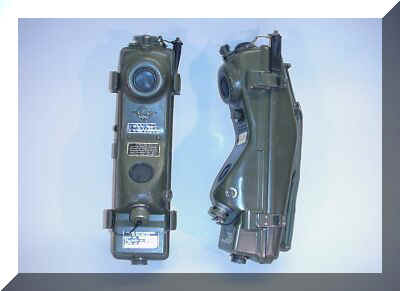

  PRC-6/6
, genannt die "Banane"

dürfte das wohl bekannteste dieser alten Geräte sein, man nennt sie auch "Den Vorläufer des Handys".

Sie ist eine deutsche Weiterentwicklung des amerikanischen PRC 6 mit total neuentwickeltem Innenleben. Der einzige optische Unterschied besteht darin, daß beim PRC-6/6 anstelle der Antennenbuchse des PRC-6 ein 6- Kanal- Schalter eingebaut ist.

Die zum Betrieb des Röhrengerätes nötigen Heiz/Anodenbatterien gibt es heute nicht mehr. Ein relativ seltener Umwandler, der mit Monozellen betrieben wird ist aber erhältlich. Tip: bei Auffinden sofort kaufen !

Funktion:

PRC 6/6 ist ein tragbares Funkgerät kleiner Leistung zur Verständigung über kurze Entfernungen. Betriebsart ist F3, Modulationsart ist FM.

Es kann mit: RT-68, RT-70, PRC-10, R-110 zusammengearbeitet werden.

Es kann mit oder ohne Handapparat verwendet werden.

Frequenzbereich:

47 ... 54,4 MHz.
6 Beliebige Kanäle können durch Auswechseln von Quarzen und Umtrimmen aus 85 Kanälen ausgewählt werden. Sie müssen mindestens 100 kHz Abstand haben.

Link zum Batterie Testset: AN/PSM-13

Link zu: modernen Stromversorgungen

 Aufzählung der verschiedenen "Bananen" der Sammlung

Eine Tabelle zeigt, welche mobilen und portablen Geräte miteinander kommunizieren können und auf welchen Frequenzen;

Link zur Tabelle:




Technische Daten:

Maße + Gewichte:
Funkgerät: L/B/H: 37,5 x 12,1 x 10,8 cm, 2,2 kg.
Sendeleistung
250 mW
Frequenzhub:
+- 15 kHz.
Empfindlichkeit,
unter 1,0 uV bei Rauschabstand 20 dB
Kanäle
6 (aus 83)
Kleinster Kanalabstand
100 kHz
Modulationsart, Betriebsart
FM, F3
Betriebsspannungen
90 V, 45 V, 4.5 V, 1.5 V
Modulationsart, Betriebsart
FM, F3
Reichweite
bis 1.6 km
Röhrenbestückung
- 9 Röhren DF 61
- 3 Röhren 1 AD 4
- 1 Röhre 5672
- 1 Röhre 5678
- 1 Röhre 6397 spezial
VersNr
5820-12-129-8944
Abstimmgerät:
Kanalabgleichgerät "ID-292/PRC-6/6"
Teile des Funkgerätes:
Funkgerät,  Handapparat H-33 E/PT.
Batterie
Batterie BA-270/U mit Betriebsspannungen +1,5 V, -4,5V, +45 V, +90 V,
