| SEM-70 |
 A/VHF |
|

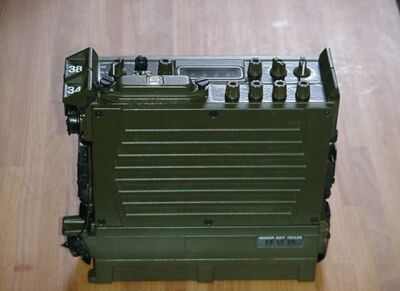

SEM-70 ist ein modernes Tornisterfunkgerät der BW, das portabel eingesetzt wird. Das Grundgerät wird auch im SEM-80 und SEM-90 benutzt. Es kann in eingestellt; oder in Frequenzbündel abgesucht. Beschreibung AKW:  > Klick < Einzelteile: ( Siehe Bilder ) Grundgerät , bestehend aus: Der FSP 70 enthält 10 Speicherplätze mit je 16 Kanalbündeln. Diese werden mit dem Programmiergerät A/VHF programmiert. [ =>Link<= zum Programmiergerät A/VHF ]
Das Grundgerät ist ohne Zusatzaustattung nicht funktionsfähig. Zusatzausstattung für tragbaren Einsatz, bestehend aus: kleinere Tragetasche auf ihrer Rückseite kann abgeknöpft werden. In ihr sind Handapparat, Kabel dazu und Ersatzbatterie untergebracht. Relaisstellenzusatz RSZ 70: Zwei SEM-70 könne mit dessen Hilfe zu einem Relais zusammengeschaltet werden. Dieser gehört NICHT zu Grundgerät oder Zusatzausstattung. Die SEM-70/80/90- Familie wurde mit dem REMUS- System *** überprüft und repariert:
Von REMUS gab es mal 75 mobile Prüfanlagen; Stückpreis ca 1 Mio Euro. Das System war in der Lage, 130 verschiedene Baugruppen aus 20 Waffensystemen auf Funktion prüfen und die Fehler durch Unterbaugruppentausch zu beseitigen. Die komplette Peripherie der Baugruppe wurde dabei durch REMUS vollständig simuliert! Das System REMUS wurde 2002 eingestellt und es gibt heute nur noch 7 Prüfanlagen, die beim EloZBw heute noch Funkgeräte der Familie SEM 70/80/90 prüfen. Hier ein Bild des Prüfadapters am REMUS an der Station auf dem das Grundgerät geprüft wird:
Technische Daten:
|
)
