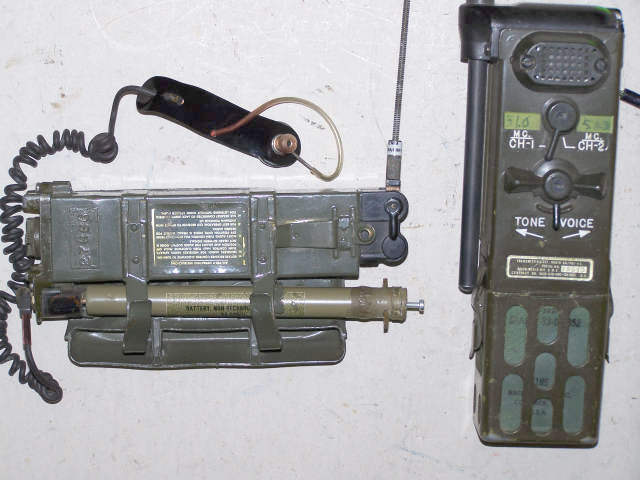

   AN/PRT-4A und AN/PRR-9

ist ein Handfunkgerät, das aus 2 getrennten Teilen (Sender und Empfänger) besteht.Es konnten wenige Daten gefunden werden, aber Einiges über den Einsatz.

Sender AN/PRT-4A: (in der Hand oder am Gürtel)

Frequenzbereich: 47 bis 57 MHz, 2 feste Quarz- Kanäle, FM
HF-Leistung: 200 mW.
Antenne: 6 / 25 Zoll lang eingeschoben / ausgezogen.
Batterie- Typ: BA-399 U

Empfänger AN/PRR-9: (am Helm zu befestigen)

Frequenzbereich: 47 bis 57 MHz, 1 fester Quarzkanal.
Antenne: 18 Zoll.
Batterie: BA-505 U (im vorliegenden Fall).
Der Schall wird entweder durch ein Horn zum Ohr geleitet oder nötigenfalls durch einen Ohrhörer.

Zum Abstimmen von AN/PRT-4A und AN/PRR-9 siehe:

"Indicator, Channel alignment ID-1189/PR"



Link zum Batterie Testset AN/PSM-13


PRT-9 / PRR-4 ist ein sogenanntes "Squad Radio", ein Funkgerät, das in der Hand gehalten werden kann. Die Sammlung zeigt lückenlos alle amerikanischen Squad Radios vom Anfang der Entwicklung bis 1986.


MAB
(1941)

DAV
(1941)

SCR-511/ BC-745
(1941)

SCR-536/ BC-611
(1942)

RT-196/ PRC-6
(1950)

(PRC-34/ PRC-36)
(1961)

PRR-9/ PRT-4
(1965)

RT-1113/ PRC-68, A,B
(1976/84)

RT-1547/ PRC-126
(1986)



Siehe dazu auch den englisch geschriebenen Artikel von Alan Tasker :
"U.S. Military Portable Radios"
Kurzer Abriss:
1964 entwickelt, kam der Gerätesatz 1967 nach Vietnam, wo er sich nach kurzer Zeit als unbrauchbar für den Einsatz erwies.
Die Marine baute beide Geräte zusammen in ein Gehäuse und nannte es AN/PRC-88.

  AN/PRC-88
  [<= click]
  (weitere Bilder siehe Bildergalerie)

Das AN/PRC-88 ist in zwei Versionen bekannt:
  • Die hier gezeigte Version mit einem Kanal, einem Quarz, ohne    Kanalschalter und
  • Die bekanntere Version mit zwei Kanälen, zwei Quarzen und    Kanalschalter wie beim AN/PRT-4A. (Keine Bilder vorhanden).

    Der Nachfolger war das PRC-68.
