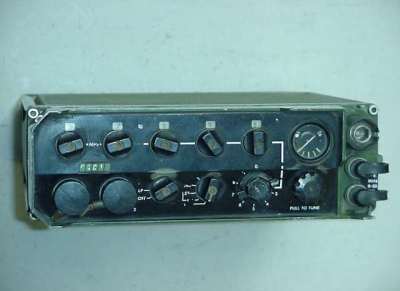

  PRM4031

wurde von RACAL anfangs der 80er gebaut. Es ist ein sehr kompakter SSB- Kurzwellentransceiver. Über den Verwendungszweck konnte ich bisher nichts herausfinden.

Das lieferbare Zubehör ist sehr vielseitig :

  • Verschiedene Hand- und Kopfhörergarnituren,
  • Aus den Gerät gespeister Lautsprecherverstärker,
  • Morsetaste,
  • Fernbedienung (bis 3 km über 2- adriges Kabel),
  • Verschiedene Stab- und Drahtantennen,
  • Mast- kit, 5.4 m,
  • Interfacebox für Fahrzeuge,
  • Handgenerator,
  • Netzteil,
  • 100- Watt- Endstufe,
       und Vieles mehr.

    Auf der Front sind angeordnet:

  • 5 Drehschalter zur Frequenzeinstellung,
  • Anzeigeinstrument zur (manuellen) Antennenabstimmung und
       Batteriespannung,
  • 2 Audioanschlüsse,
  • Einschalter (auch niedrige / hohe Leistung),
  • Betriebsartenschalter,
  • Lautstärkereglung,
  • Antennenabstimmknopf,
  • 3 Antennenanschlüsse: Stabantenne, BNC- Buchse für 1.6 .. 8 MHz ,
       BNC- Buchse für 8 .. 30 MHz.

    ABSTIMMUNG:

  • Transmitter auf LP (Low Power) schalten;
  • MODE auf TUNE schalten;
  • TUNE- Knopf herausziehem und in die Richtung des roten Lämpchens im Mess-
       instrument drehen;
  • Wenn das Lämpchen erlischt, TUNE weiter bis zum weitesten Ausschlag des
       Messinstruments drehen;
  • TUNE- Knopf hineindrücken.

    Über den zugehörigen Sprachverschlüssler MA 4224 konnten keine Daten gefunden werden.

    MA 4224
    ( <== click )

    Frequenzbereich:
    1.6 .. 29.9999 MHz




    Technische Daten:
    Kanäle:
    284.000
    Kanalabstand:
    100 Hz
    Ausgangsleistung:
    Hoch: 10 W (SSB und CW)
    Niedrig: Absenkung um 6 B
    Empfindlichkeit:
    SSB: 1 µV @ 15 dB
    CW : 1 µV @ 22 dB
    AM : 3 µV @ 10 dB bei 30 % Modulation
    Betriebsarten:
    USB (A3J)
    USB CW (A2J), CW- Ton 1 hKz
    LSB CW
    LSB (A3J)
    AM- kompatibel (A3H)
    Anntennen:
    Stabantenne 2.4 m (8 ft)
    Langdraht
    Dipol
    Optional: kurze Helical Kampfantenne
    Stromverbrauch beim Senden:
    SSB: 1,8 A
    CW: 3 A
    Stromverbrauch beim Empfang:
    Max: 170 mA
    Typisch: 150 mA
    Stromversorgung:
    12 V / 4 Ah -NiCad Typ MA.4025A
    15V- Batteriekasten für 10 Monozellen
    Handgenerator MA.4175A
    Netzteil MA.4107
    Gewicht:
    Mit Handset, NiCad- Akku und Tragegestell: 8 kg
