Umbau des Stornophone 800, Modell CQP 813U
Problem: Das Gerät ist "von Haus aus" auf zwei einstellbare Kanäle eingestellt, andere
Kanäle sind gesperrt. Diese Sperre galt es, zu entfernen.

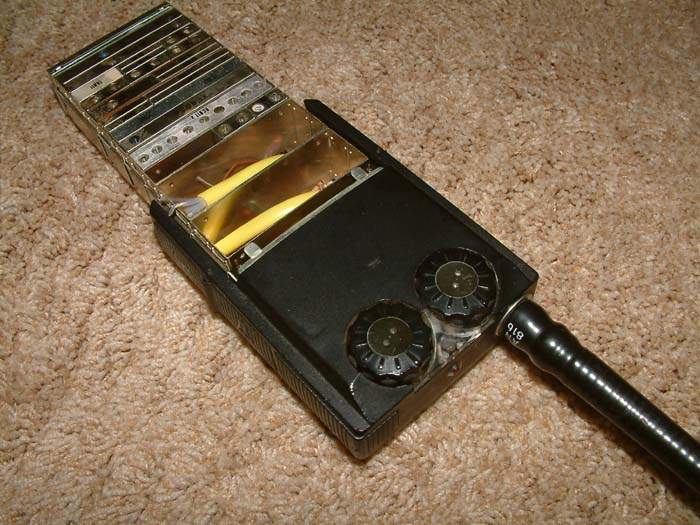

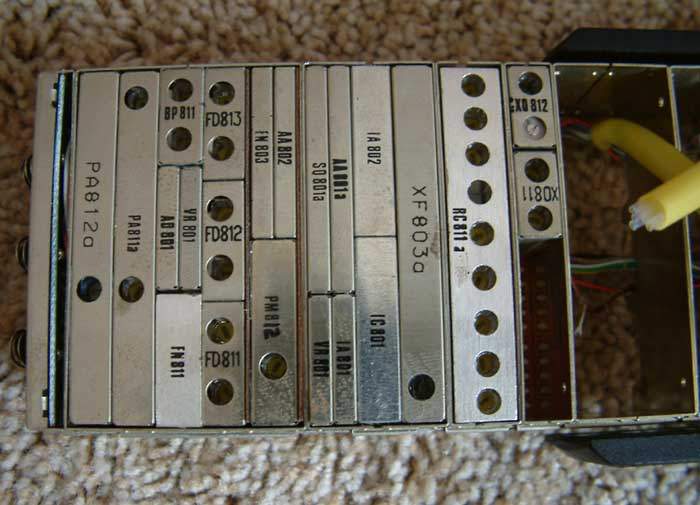

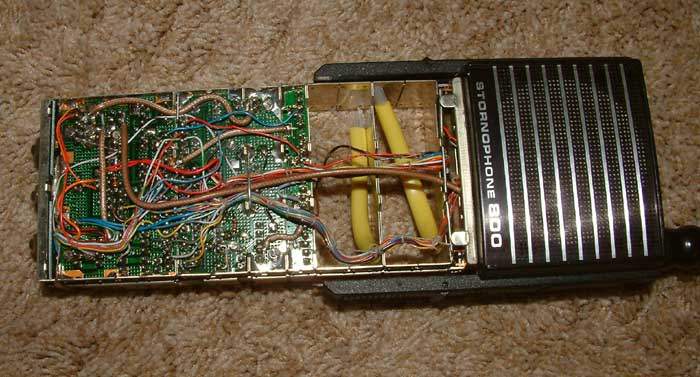

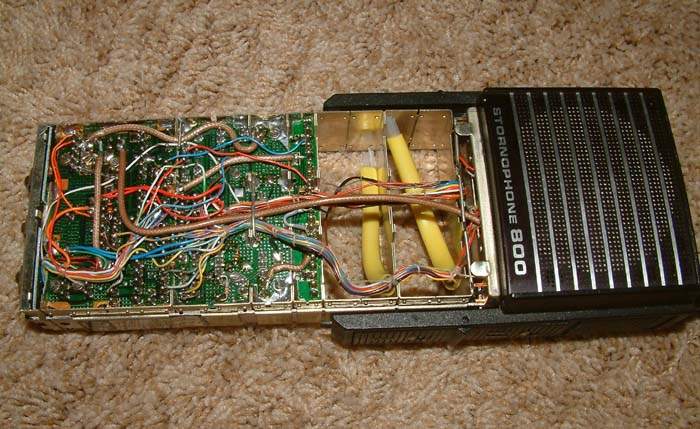

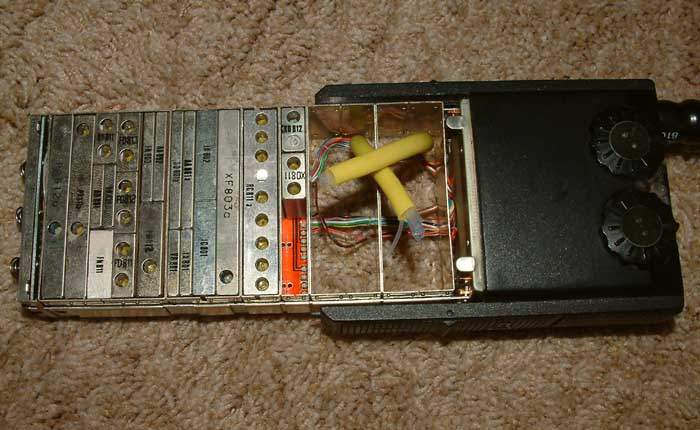

Nach lösen der beiden Schrauben im Batt.-Kasten und herausziehen des Gerätes aus der unteren Gehäuseschale
liegt das Gerät vor mir:
Nun galt es, herauszufinden wie das Gehäuse weiter geöffnet werden kann, um an den Kanalwählschalter zu
gelangen.

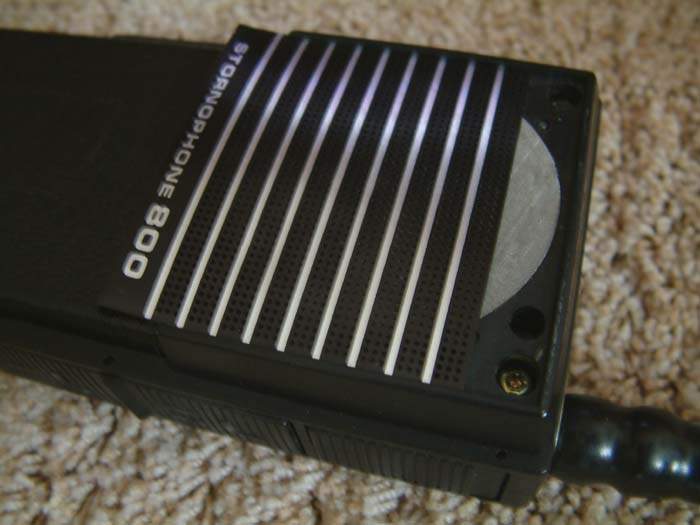

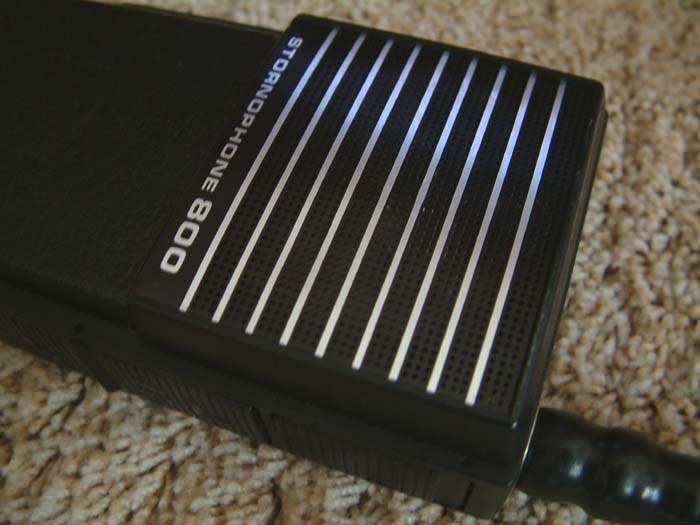

Bei genauem Hinschauen entdeckte ich unter dem Lautsprecher-Abdeckgitter einige Schrauben. Nach ein paar Versuchen dann

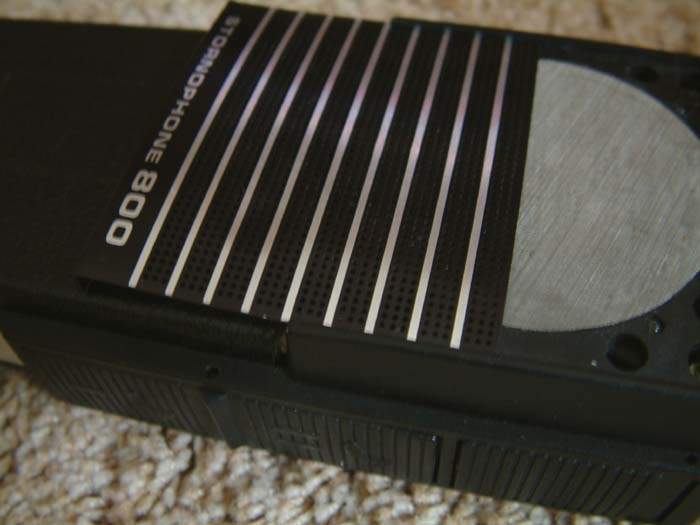

erkannte ich, daß sich diese Abdeckung herunterschieben lässt:

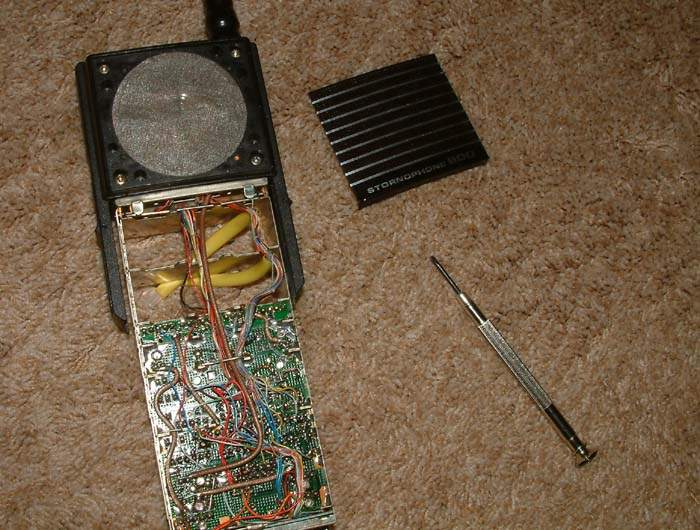

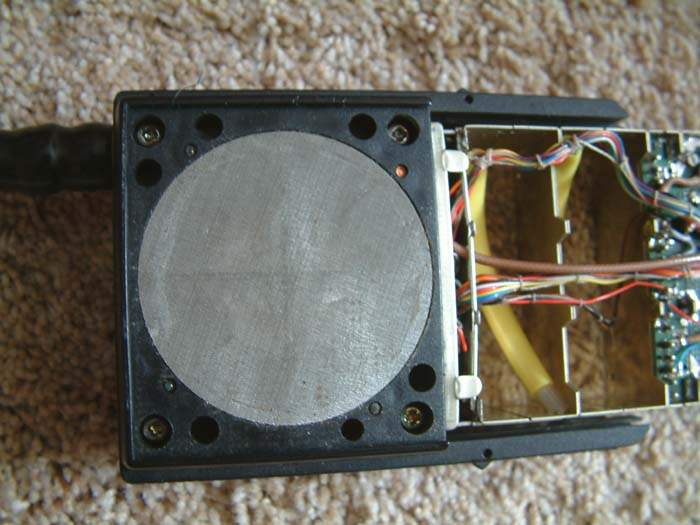

Darunter sah es dann folgendermassen aus:

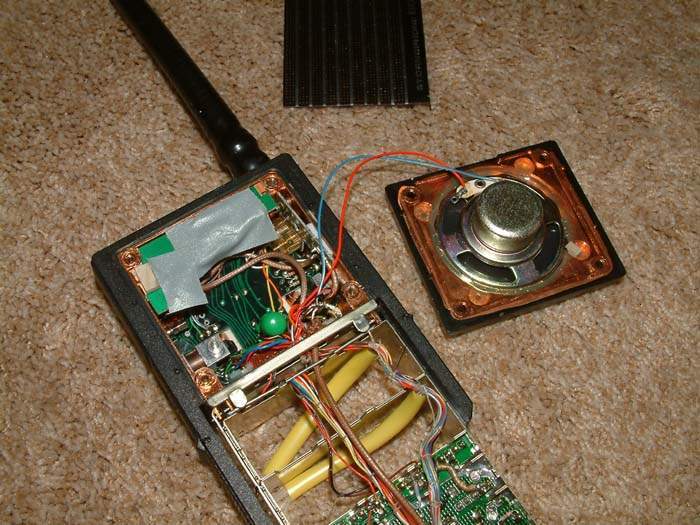

Nun noch die vier im Bild sichtbaren Schrauben entfernen und ich konnte den Lautsprecher samt Halterung abheben:

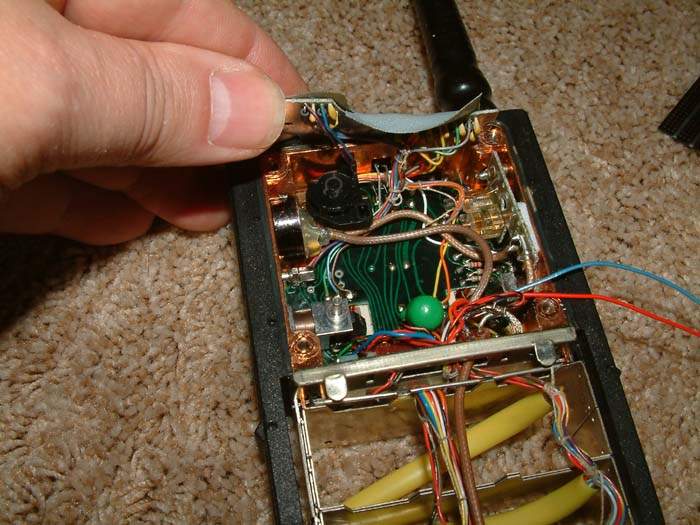

Es fand sich eine kleine Platine, die ich vorsichtig anhob:

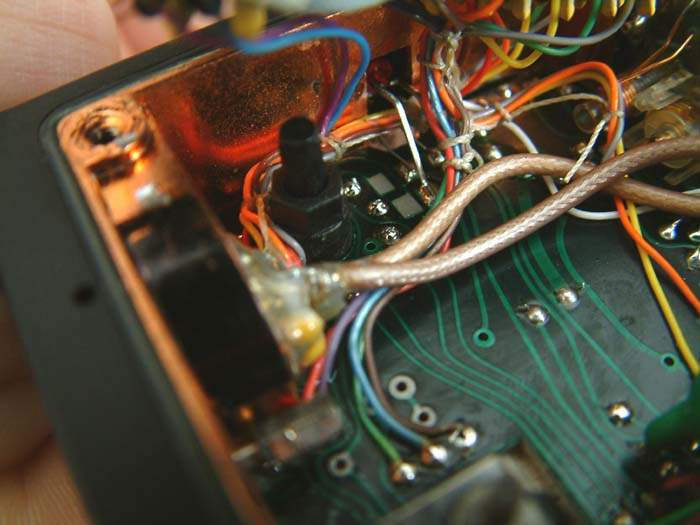

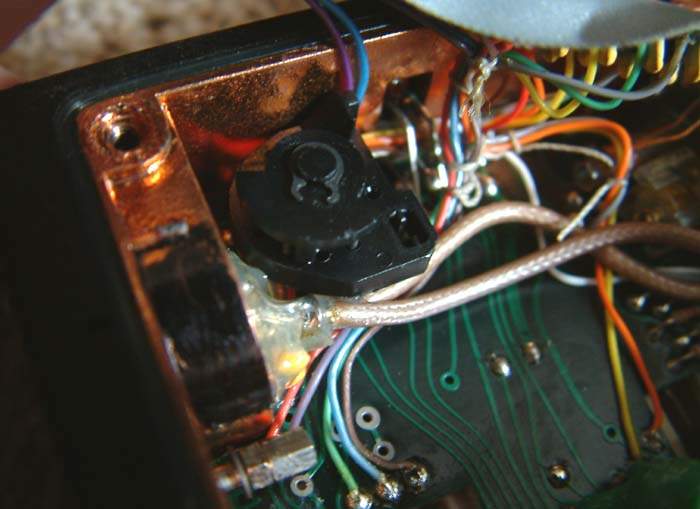

Hierunter entdeckte ich also nun den Kanalwähl-Drehschalter, obenauf einen kleinen Sicherungs-Ring.

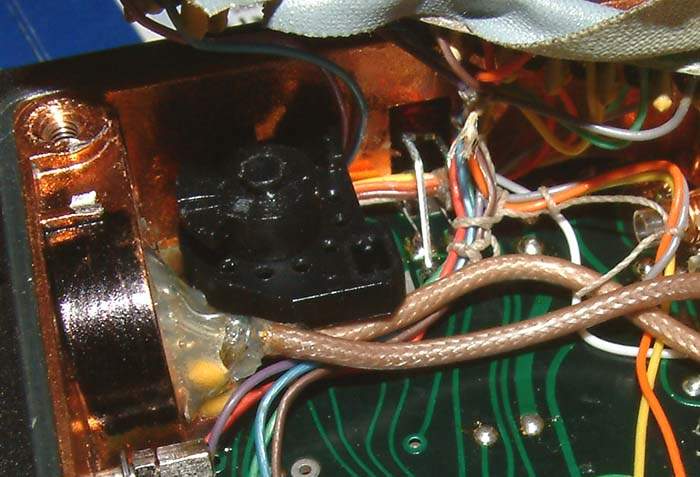

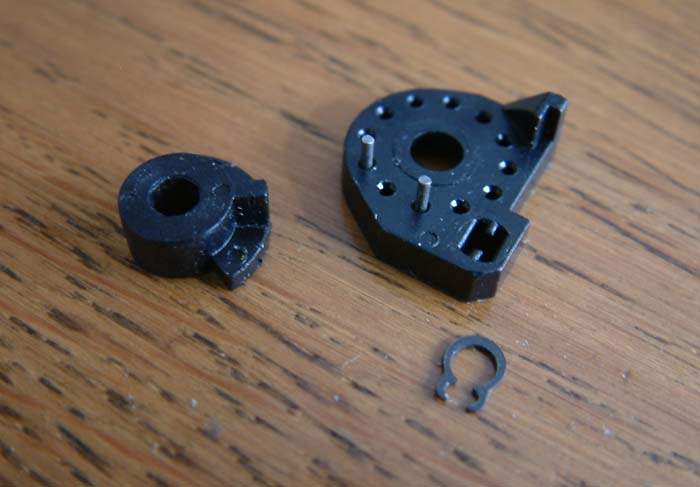

Der Sicherungsring wurde entfernt, sowie die beiden Kunststoff-Drehteile, die die Sicherung bergen:

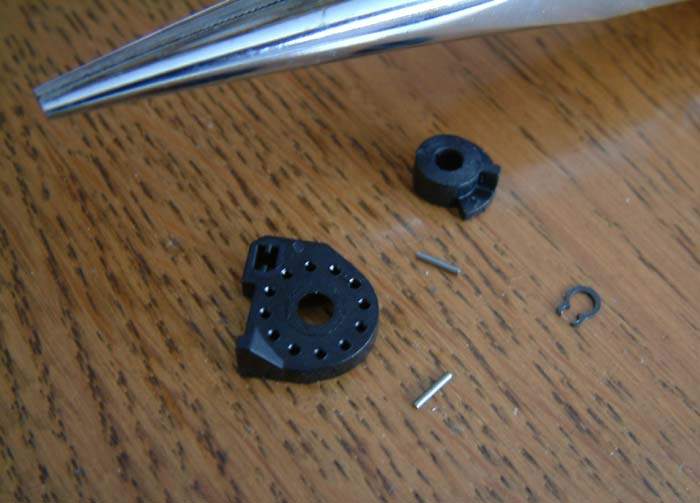

Diese beiden kleinen Metallstifte bilden die Sicherung, sie wurden herausgezogen -
und die beiden Kunststoffteile wurden wieder auf den Schalter gesteckt.

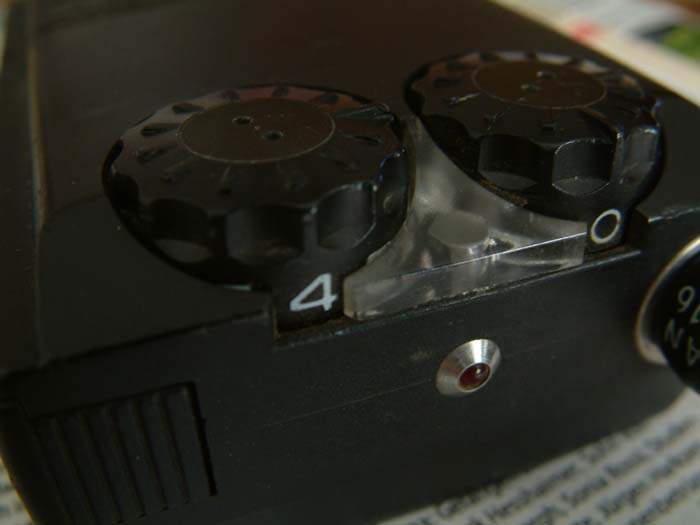

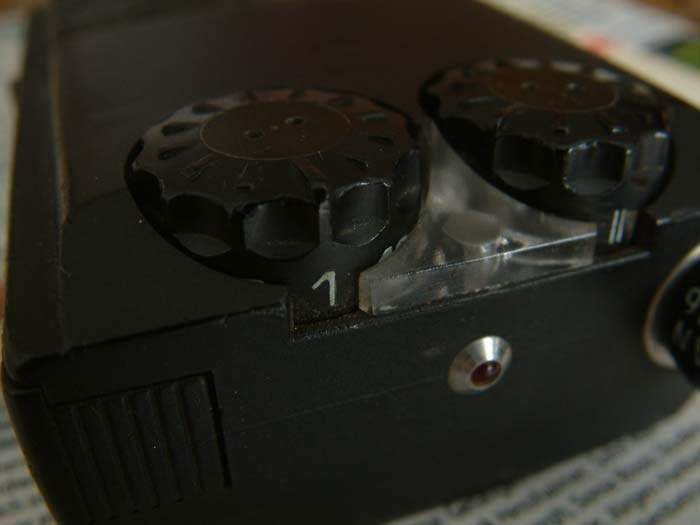

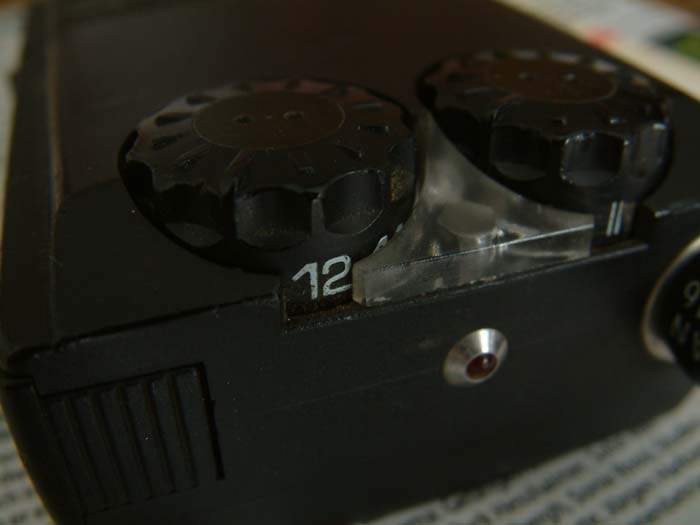

Danach konnte der Schalter auf jeden Kanal frei bewegt werden:
