Teleport 9 von AEG ©

ist ein für Sprech- und Datenfunk vorgesehenes Synthesizer- Handfunkgerät.
Es gibt drei Ausführungen:

* Teleport 9 - D 0 : Die Ein- Kanal- Variante ohne Tastatur und Display
* Teleport 9 - D 6 : Die Viel- Kanal- Variante mit 6er- Tastatur und Display;
* Teleport 9 - D 16 : Die Viel- Kanal- Variante mit 16er Tastatur
   (Zifferntasten und 6 Funktionstasten) und Display.

Alle Varianten gibt es für 80, 160, und 460 MHz.

Alle Ausführungen haben gemeinsam:

* 2 Ruftasten;
* 2 Sendetasten;
* Ein/Aus-Schalter/Lautstärkeregler;
* RSP- Taste, kombiniert mit Mithörtaste;
* HF- Buchse;
* NF- Buchse;
* HF- Kontakt für Autohalterung;
* Anzeige für Senden / Batterie;
* Lautstärkeregelung und Sendeleistung in 5 Stufen schaltbar.

Das Gerät ist besonders gedacht für:

Selektivrufmodule- auch mit Pilottonverfahren.

Die Senderendstufe ist gegen Überlastung, Kurzschluß und Leerlauf geschützt.

Das Gerät ist staub- und spritzwassergeschützt; alle Varianten stehen auch in explosionsgeschützter Ausführung zur Verfügung.

Das Gehäuse ist zweiteilig und besteht aus Aluminium- Druckguss.

---

Für den Einsatz bei der Deutschen Bundesbahn gab es eine
"Tragbare Funkanschaltung".
Mit dem Anschaltgerät konnte "TELEPORT 9" in das Bahn-Telefonnetz (OB) eingebunden werden, so dass man von dort direkt in das bahneigene Funknetz gelangen konnte.

(Klicke Bilder zum Anzeigen; Klicke Ausschnitt nochmal zum Vergrößern)

---

Die festen Daten werden intern , die variablen Daten in einem herausnehmbaren "Multiprogrammer" gespeichert. (Heute nennt man das "Codeplug").
So kann jedes Teleport 9 mit den speziellen Daten seines Benutzers ausgestattet werden.
Multiprogrammer kommen in zwei Versionen:
a) fest montiert und von hinten verschraubt; oder
b) tauschbar.
Die hier vorhandenen tauschbaren Multiprogrammer sind:
blau für 4m;
schwarz für 2m
blau mit grauer Kappe für 70cm.

Mit der Fahrzeughalterung und dem Handbedienteil zusammen bildet es eine :

komplette Mobilfunkanlage [ << click ]

Fahrzeughalterungen:

Mobilzusatz MZ-9: Halter, Ladegerät, Transientenschutz; Auf Wunsch auch 10W- NF-
    Verstärker; Anschluss für Handbedienteil ML70 / ML-80.

Mit Zusatzgeräten kann es auch stationär betrieben werden; Z.B. Mit:

AEG- Feststationszusatz mit Ladehalterung:

Je nach Frequenzband ändern sich Kanalraster, Schaltbandbreite und Sendeleistung:

Band 4 m- Band 2 m- Band I 2-m- Band II 70 cm- Band

Frequenz 68 .. 87,5 MHz 146 .. 174 oder 152 .. 180 MHz 440 .. 470 MHz

Kanalraster 20/25 kHz 20/25 kHz 20/25 kHz 12,5/20 o. 25 kHz

Schaltbandbreite 20.0 MHz 28.0 MHz 28.0 MHz 30.0 MHz

Sendeleistung 1 W bis 6 W 1 W bis 6 W 1 W bis 6 W 1 W bis 5 W

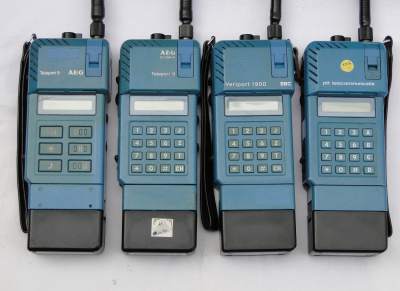

Die hier vorhanden Teleport-9 Geräte sind (siehe Bildergalerie):

4m- Geräte als D-6 und D-16 Ausführung; Als BOS- Geräte programmiert.

Ein 2m- Gerät mit 6er- Tastatur: das Teleport 9 - D6, das für Amateurfunk umprogrammiert ist.

Ein 2m- Gerät mit 16er- Tastatur; mit der Aufschrift: " Veriport 1900, BBC " aus der Schweiz, das baugleich mit dem Teleport 9 - D 16 ist, ebenfalls für Amateurfunk umprogrammiert.

ein 2m- Gerät mit 16er- Tastatur; mit der Aufschrift: "AEG Olympia Teleport 9", ebenfalls für Amateurfunk umprogrammiert.

ein 2m- Gerät mit 16er- Tastatur; mit der Aufschrift: "ptt telecommunicatie " aus Holland, das baugleich mit dem Teleport 9 - D 16 ist, ebenfalls für Amateurfunk umprogrammiert.

Ein 70cm- Gerät mit 6er- Tastatur: das Teleport 9 - D6, als BOS- Gerät programmiert.

Frequenzbereich:

4m- Band: 68 .. 87.5 MHz

2m- Band: 146 .. 174 MHz oder 152 .. 180 MHz

70cm- Band: 440 .. 470 MHz



---

Technische Daten:

Ausgangsleistung:

0,1 W bis 2 W

Bei 12V- Stromversorgung 6W;

2 Sendetasten für 2 Sendeleistungen

Kanäle:

bis 1000 von aussen schaltbar

Kanalraster:

12,5 oder 20/25 kHz

Schaltbandbreite:

bis 30 MHz

Betriebsarten:

frei wähl- und programmierbar

Antennen:

Wendelantenne Miniflex

Breitbandantenne Miniflex

Halbwellen- und Tarnantennen

Antennenanschluss:

TNC

Empfindlichkeit:

0,6 µV bei 20 dB

NF- Leistung:

0,4 W

Betriebszeit:

bis 15 Std.

Akkus: 5 Ausführungen:

Typ A1: 6 Zellen, 7,5 V; 0,5 Ah, 170 g

Typ A2: 6 Zellen, 7,5 V, 0,8 Ah, 290 g

Typ B1: 10 Zellen, 12,5 V, 0,5 Ah, 280 g

Typ B2: 10 Zellen, 12,5 V, 0.8 Ah, 420 g

Typ Ex: 7 Zellen, (keine weiteren Daten vorhanden)

Ladegeräte, bis 10 St, anreihbar:

Typ LG- NL 9: Konstantladung

Typ HSL 9 / N: Schnelladung (lädt auch 12V- Akkus)

Abmessungen:

165 x 75 x 45 mm

Gewicht:

1,1 kg mit Akku

Einführung:

1984
