  Teleport 10

Das Handfunkgerät Teleport 10 wurde 1996 von AEG auf den Markt gebracht, und auch von verschieden Firmen unter deren Namen verkauft.

Das Funkgerät war vorgesehen für für Anwendungen in Betriebsfunknetzen von:

  • Bahn,
  • öffentlichen Verkehrsbetrieben,
  • Energieversorgungsunternehmen und
  • Industrie.

    Das für die Bahn vorgesehene Gerät (Teleport 10 D6) hat nur 6 Funktionstasten.

    Die hier vorhandene 2m- Version erhielt die Bezeichnung Teleport 10/160-5; sie wurde als FuG 10 für den BOS- Bereich zugelassen,

    Das Gerät ist auf den 2m- Amateurfunkbereich umgeflasht.

    Als 4m- Version hieß es Teleport 10/80-4, und wurde als FuG 13 für den BOS- Bereich zugelassen.

    Die Signalisierung kann analog (1750 / 2135 Hz); oder digital durch DTMF oder CTCSS erfolgen.

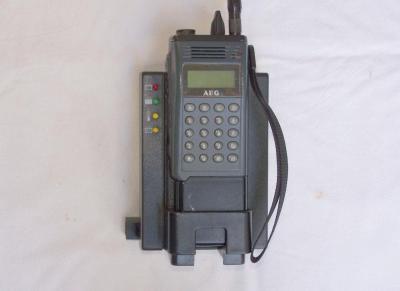

    Ein Betrieb in der KFZ- Ladehalterung (lieferbar für 12 und 24 V) ist möglich. An diese Halterung können angeschlossen werden:
    * Antenne,
    * Betriebsspannung und
    * Mikrofon/Lautsprecher.

    Das Teleport 10 ist in einem robusten Metalldruckgussgehäuse eingebaut, und wird auch
    Ex- geschützt geliefert.

    Je nach Frequenzband ändern sich Kanalraster, Schaltbandbreite und Sendeleistung:

    Band

    4 m- Band
    2 m- Band
    70 cm- Band

    Frequenz

    68 .. 87,5 MHz
    146 .. 174 MHz
    455 .. 470 MHz

    Kanalraster

    20/25 kHz
    20/25 kHz
    12,5/20:25 kHz

    Schaltbandbreite

    19,5 MHz
    28.0 MHz
    15,0 MHz

    Sendeleistung

    1 W / 4 W
    1 W / 5 W
    1 W



    Technische Daten:
    Sendeleistung:
    je nach Band bis 5 W
    Display:
    zweizeilig, hintergrundbeleuchtet
    Antennenlänge:
    80 MHz : 250 mm
    160 MHz: 150 mm
    460 MHz: 100 mm
    Betriebsart:
    Simplex / Semiduplex
    Empfindlichkeit:
    0,5 µV bei 20 dB
    NF- Ausgangsleistung:
    0,3 W / 16 Ohm
    Akku:
    ?V 1200 mA
    Betriebsspannung:
    nominal 7,5 V
    Verbrauch:
    1200 mA bei 1 W Sendeleistung
    200 mA bei Empfang
    80 mA bei Standby
    Abmessungen:
    187 x 67 x 33 mm
    Gewicht:
    630 g
