Spionagefunkgerät
DH4PY

Zur Bildergalerie







      R-354
  SP-20
      FS-5000











  SP 20

ist ein westdeutscher volltransistorisierter Spionage- Sendesatz aus den 70er Jahren, der von Telefunken entwickelt wurde.
Die ersten (vom BND benutzten) Ausführungenen waren grau lackiert, und bestanden aus:

  • Sender S 8600,
  • Antennenanpaßgerät ASG 6800,
  • Synthesizer KS 30,
  • Netzteil, möglicherweise dem
  • Empfänger KE 30 (ein Prototyp) und
  • Schnellgeber RT-3, "Speicher" oder GRA-71,
  • Zubehör.

    Die spätere Ausführung ist olivgrün lackiert, und in Gürteltaschen untergebracht. Dieser Gerätesatz besteht aus:
  • Sender S 8600,
  • Antennenanpaßgerät ASG 6800 und
  • Synthesizer KS 30,
  • Zubehör.

  • Diese Version befindet sich in der Sammlung.

    Alle Gehäuse haben die Größe von H 3.2 x T 15.5 x B 10.5 mm und ein Gewicht von 700 bis 800 Gramm.

    Der Sender S 6800 ist ein reiner CW- Sender, und zum Betrieb mit Quarzen konzipiert. Wie bei allen Geräten dieser Art kann eine Morsetaste oder ein Morseschnellgeber verwendet werden. Der Sender ist gegen Fehlbedienung geschützt.

    Der Synthesizer KS 30 macht die benötigten Quarze überflüssig. Die Frequenz wird durch Drucktasten umgeschaltet und durch 7- Segment- LEDs angezeigt.

    Das Antennenanpaßgerät ASG 6800 wird manuell betrieben und passt alle Arten von Antennen an. Sechs Oberwellenfilter für 3.2, 4.6, 7, 11, 16 und 24 MHz können geschaltet werden. Zum Testen des Senders kann das Signal auf eine Dummy- Load geschaltet werden.

    Ein kleiner Zubehörkasten gehört auch zu dem Gerätesatz.

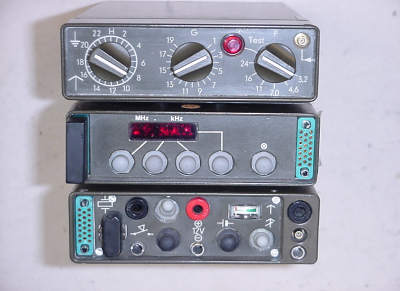

    S 6800 (Sender)

    (Klicke Bild zum Vergrößern)

    ASG 6800 (Antennenanpaßgerät)

    (Klicke Bild zum Vergrößern)

  • Sender S 6800,
  • Antennenanpaßgerät ASG 6800 und ein
  • Netzgerät (nicht in der Sammlung)
    wurden von Telefunken entwickelt und gebaut.

    Die später zugefügte Synthesizer- Einheit KS 30 wurde von Pfitzner entwickelt und gebaut.
    KS 30 (Synthesizer>

    (Klicke Bild zum Vergrößern)

  • Ein Empfänger KE 30 wurde als Prototyp in einer begrenzten Anzahl von Pfitzner hergestellt. (nicht in der Sammlung). Dieser sieht dem Synthesizer sehr ähnlich.

    Einer der mit dem Gerätesatz benutzten Morseschnellgeber befindet sich in der Sammlung:
  • GRA-71

    Ulrich Rohde, N1UL/DJ2LR, teilt zur Entwicklung mit:

    diese beiden Geräte (AEG 6861 und SP-20) wurden von meiner Truppe bei AEG Telefunken um 1970 entwickelt, und das Manpack , besonders nach einer einfachen Änderung der HF Eingangsstufe kann beim IP2 um ca 20 dB verbessert werden und beim IP3 um 10 dB auf 10 dBm von 0 dBm verbessert werden, und gehört auch heute noch zu den Besten der Welt ohne HF Modems. Die wesentlichen Beitraege wurde von Herrn Peter Suelzer, (Call sign vergessen) und mir geleistet. Das Konzept erstand beim Skifahren in Madesimo , Italien , nachdem wir total eingeschneit wurden. Das mag für die Leser vielleicht interessant sein.


    Frequenzbereich:
    Sender S 6800: 2 .. 24 MHz
    Empfänger KE 30: 2 .. 24.999 MHz




    Technische Daten:
    Sendeleistung:
    25 W
    Frequenzschritte:
    1 kHz
    Frequenzerzeugung:
    Quarzsteuerung oder Synthesizer
    FSK- Shift:
    +- 100, 200, 400 Hz
    NF- Ausgang:
    Hochohmkopfhörer
    Betriebsspannung:
    12 V
    Netzteil: 110V, 220V AC; 6 - 24V DC
    Stromverbrauch:
    3 A
