  R-872

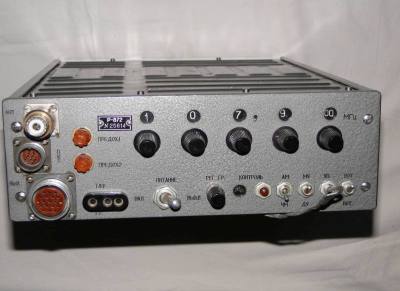

Das Gerät R-872 ist ein Flugfunkempfänger für
100 ... 149,975 MHz und
220 ... 399,975 MHz,
mit einem Kanalraster von 25 kHz.
Als Modulation kann sowohl AM als auch FM geschaltet werden.

Es gibt 2 Varianten:
Variante A ist für den allgemeinen Einsatz bestimmt (vorhanden);
Variante B für den Betrieb mit einem automatischen Funkpeilgerät (nicht vorhanden).

Für den Betrieb ist eine Bi-konische Antenne in einer Höhe von 5 Metern auf einem Mast vorgesehen, es kann jedoch jede Antenne mit 75 Ohm verwendet werden.

Der Empfänger kann auch bis zu 20m Entfernung ferngesteuert werden.
Die Frequenz wird durch 5 Drehknöpfe eingestellt.

Es können sowohl nieder- als auch hochohmige Telefone angeschlossen werden, zwischen denen per Schalter NOT- VOT umgeschaltet wird.

Das Gerät kann durch 5 Batterien 2NKP-20 U2 oder 10 Akkus NKP-20U2 betrieben werden. Auch ein Netzbetrieb für 127 / 220V, 50 Hz oder 115V, 400 Hz ist vorgesehen.

Ein eingebauter Geräuschunterdrücker schaltet den Empfänger ab, sobald kein Signal anliegt. Der Unterdrücker wird bei Drücken des Knopfes "Kontrolle" kurzzeitig ausgeschaltet. Ebenfalls wird durch Drücken dieses Knopfes die Spannung der Akkus kontrolliert

Betrieb in einem KFZ während der Fahrt ist untersagt.

Frequenzbereich:
100 ... 149.975 MHz und
220 ... 399.975 MHz




Technische Daten:
Kanäle:
100 ... 149.975 MHZ: 2000
220 ... 399.975 MHz: 7200
Kanalabstand:
25 kHz
Modulation:
AM, FM, Frequenztelegrafie
Impedanz:
75 Ohm
Betriebsspannung:
12.5 V über Batterien oder Akkus;
127V, 220V bei 50 Hz oder 115V bei 400 Hz über Netzteil
Verbrauch:
bei DC 26 W
bei AC 70 W
Betriebszeit:
An Akku / Batterie 10 Std
An AC rund um die Uhr
Maße und Gewicht:
Empfänger 380 x 280 x 150 mm; 11.5 kg
Eingeführt:
? (Handbuch ist von 1985)
