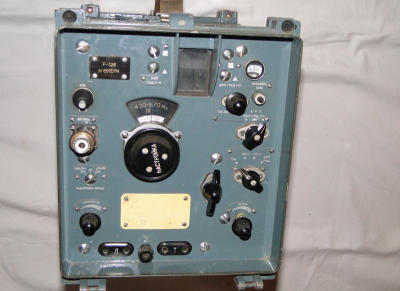

  R-326

ist ein portabler, russischer, röhrenbestückter KW- Empfänger, der in den späten 60ern eingeführt wurde. Das Gerät war am Anfang als "geheim" eingestuft.

Der R-326 kann mit zugehörigem Netzteil WS-2,5M (für 110 und 220V) und eingesetzten Akkus betrieben werden.

Das stabile Alu- Gehäuse ist mit Lederdichtungen versehen.

Die ZF- Bandbreite ist zwischen 300 und 6000 Hz regelbar.

Eine AGC (Automatische Verstärkungsregelung) bewirkt: wenn sich die Antennenspannung um 60 dB (das 1000fache) ändert, ändert sich die NF- Ausgangsspannung nur um 10 dB.

Wichtigste Bedienungselemente auf der Frontseite:

  • Schalter der Frequenzbereiche;

  • Die Frequenzeinstellung geschieht entweder (grob) durch den hinteren
       Einstellring; oder (fein) mit Untersetzung durch den vorderen Drehknopf.

  • Die Feineinstellung kann durch eine über ein Spiegelsystem auf eine
       Milchglasscheibe reflektierte Frequenzanzeige angezeigt werden; diese bei
       Bedarf beleuchtet werden.

  • Die Feinskala kann elektrisch und mechanisch korrigiert werden.

  • Die beiden unteren Drehknöpfe sind (links) Lautstärke und (rechts) Bandbreite.

  • Bei Telegrafie (A1) kann entweder ein regelbarer Überlagerer mit
       215 +- 2.7 kHz verwendet werden, (wird auf einer kleinen Skala angezeigt),
       oder ein quarzstabiler Überlagerer mit 215 hKz.

  • Der Betriebsartenschalter kann auf Telegrafie (A1) mit oder ohne
       Überlagerungston oder Telefonie (A3) geschaltet werden.

  • Die beiden unteren Drehknöpfe sind (links) Lautstärke und (rechts) Bandbreite.

  • Die Doppelbuchsen sind (links) Leitung; und (rechts) Kopfhörer.

    Frequenzbereiche:
    1 .. 20 MHz, in 6 Bereiche aufgeteilt

    Bereich 1: 1.0 .. 1.92 MHz
    Bereich 2: 1.92 .. 2.8 MHz
    Bereich 3: 2.8 .. 4.315 MHz
    Bereich 4: 4.315 .. 8.725 MHz
    Bereich 5: 8.725 .. 12.0 MHz
    Bereich 6: 12.0 .. 20.0 MHz




    Technische Daten:
    Betriebsarten:
    A3, A1 (Telegrafie)
    Antenneneingang:
    unsymmetrisch
    Frequenzabstimmung:
    Kombidrehknopf schnell / langsam
    und für genaue Abstimmung optische Skala
    Empfindlichkeit:
    A1: 2 µV; A3: 4 µV.
    Anschlüsse:
    Außenstromversorgung
    Antenne
    Kopfhörer
    Feldtelefon
    Erdung
    Stromversorgung:
    2 x Akku KN14 oder
    Netzgerät WS-2,5 M
    Stromaufnahme:
    1.4 A mit Skalenbeleuchtung
    1.15 A ohne Skalenbeleuchtung
    Bestückung:
    19 Röhren, 2 Transistoren und 6 Dioden
    Antennen:
    1,5m- Stabantenne
    4m- Stabantenne
    12m- Schrägantenne
    Gewicht:
    Kompletter Satz in Kiste: 45 kg
    Empfänger allein 14.7 kg
    Maße:
    Empfänger 225 x 270 x 370 mm
    Stromversorgung 150 x 120 x 150 mm
    Transportkiste 680 x 460 x 400 mm
