In der DDR verwendete Handfunkgeräte für die Verbindung zwischen Regionalen Dienststellen und untergebenen Kräften waren:

 UFT-430 / 431 ab 1960
    UFT-420 ab 1967
UFT-422 ab 1968
UFT-721 ab 1975
UFT-771 ab 1984
PS-31 ab 1988

= in der Sammlung vorhanden

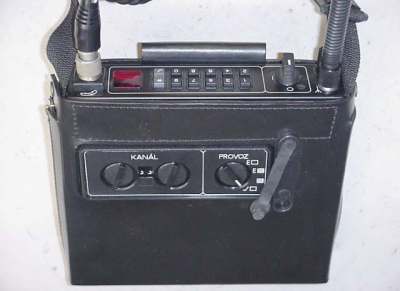

    PS 31

ist ein von Tesla (Tschechoslowakei) hergestelltes tragbares Funkgerät, das (auch?) in der DDR benutzt wurde. Es ist ein Simplexfunkgerät mit 70 Kanälen im 80- MHz- Band; und ist für die Verbindung mit Feststationen, Mobilstationen und PS 31 untereinander vorgesehen.
Der komplette Gerätesatz heißt PS-31, das Gerät allein heißt PR-31.
Es wurde u.A. von der Stasi der DDR verwendet.

Detlev, DC7KG schreibt: ==>In meinen Schaltunterlagen ist ein Stempel: Grenztruppen der DDR, das war wohl der Hauptanwender. <==

Das vorhandene PS 31 hat einen eingebauten Schlüsselschalter. Es wurden auch PS 31 ohne den Schlüsselschalter gebaut (der dann auch nicht verlorengehen konnte).

Die Besonderheit ist eine eingebaute und abzuschaltende

  • Sprachverschleierung, (Invertierung); ebenfalls ein auszusendender
  • Code zur typischen Tätigkeit und ein
  • Code "NOT".

    Am Anfang jeder Aussendung wird automatisch ein mehrstelliger numerischer Code gesendet, der den Identifikationscode beinhaltet. Während des Sendens kann ein einzelner oder ununterbrochener Signalton gesendet werden.

    Das Gerät befindet sich in einer stabilen Ledertasche und wird auf der linken Seite getragen. Die Bedienungselemente befinden sich auf der Ober- und Vorderseite.

    Auf der Oberseite:
  • Anschlußstecker für Lautsprechermikrofon
  • Anzeige des Codes (LED)
  • Tastatur zur Eingabe des Codes
  • Schlüsselschalter (dem Gerät zugeordnet)
  • Lautstärkeregelung
  • Antennenstecker

    Auf der Vorderseite:
  • Zwei Kanalschalter (Zehner / Einerpotenzen) mit zwischenliegender
       Anzeige
  • Betriebsartenschalter. Einzustellende Betriebsarten:
    * sparsamer Betrieb ohne Gesprächs- Verschlüsselung
    * sparsamer Betrieb mit Verschlüsselung
    * Betrieb mit Gesprächsverschlüsselung
    * Betrieb ohne Verschlüsselung mit ausgeschalteter Rauschsperre.

    das Lautsprechermikrofon hat folgende Bedienelemente und Anzeigen:
    * PTT- Schalter;
    * Rote Taste NOT
    * Rote Leuchtdiode zur Anzeige des Batteriezustandes.

    Zwei Antennen gehören zur Station:
    * Miniflexantenne PA 31 (220 mm lang) und
    * Stahldrahtantenne PA 32 (750 mm lang) für größere Reichweiten.

    Frequenzbereich:
    80- MHz- Band




    Technische Daten:
    Sendeleistung:
    1 W
    Kanäle:
    70
    Kanalabstand:
    25 kHz
    Betriebsart:
    F3, simplex
    Empfindlichkeit:
    0.7 µV bei 12 dB
    Frequenzhub:
    +- 5 kHz
    NF- Leistung:
    400 mW
    Betriebszeit per Akkuladung:
    8 Std. bei 1:1:8 (Senden / Empfang / Bereitschaftsempfang)
    Zulässige Betriebsspannung:
    11.0 ... 14.7 V
    Akku:
    Batterie "10 NiCd RS 500" ; 12 V 500 mA
    Stromverbrauch:
    Senden: 280 mA
    Empfang: 110 mA (bei 400 mW Lautstärke)
    Bereitschaftsempfang: 10 mA
    Einzelteile:
    Funkgerät PR 31
    Miniflex- Antenne PA 32
    Stahldrahtantenne PA 32
    Lautsprechermikrofon PO 31
    Batterie
    Bedienungsanleitung
