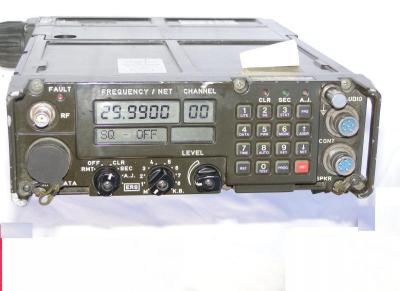

Der moderne portable Funkgerätesatz

  PRC-2200(SA)

wurde von Tadiran © in Israel hergestellt, und in viele Länder der Welt verkauft. Der Transceiver selbst heißt RT-2001(SA).
Im 100Hz- Raster wird der komplette Kurzwellenbereich von 1.6 bis 30 MHz abgedeckt.
Eine Frequenz, oder zwei verschiedene Frequenzen können zum Senden und Empfang verwendet werden. Es können zwei programmierte Frequenzbündel abgefragt, und zum "Automatischen Verbindungsaufbau" verwendet werden.

  • Programmiert wird auch über die frontseitige Tastatur.
  • Es kann auf "Nur Empfang" umgeschaltet werden.
  • Selektivruf kann als Einzel- oder Sammelruf durchgeführt werden.
  • Tonlose Telegrafie kann programmiert werden.
  • Preset- Kanäle und Hörerlautstärke werden auch am Handset eingestellt.
  • Kurzzeitübertragungen (Telegramme) oder Daten können, auch über ein
       externes Modem, übertragen werden.
  • Frequenzsprungverfahren eingebaut.

    Der Gerätesatz besteht aus:

    Transceiver RT-2001(SA)
    [ <-- Click ]

    Antennenkoppler CP 2003
    [ <-- Click ]

    Betrieb des RT-2001 ohne Antennenkoppler ist nicht möglich
    Handapparat H 739
    [ <-- Click ]

    Preset- Kanäle können dort eingeschaltet werden,
    Lautstärke des Hörers kann dort geregelt werden.
    Zubehörtasche CW-1
    [ <-- Click ]

    Stabantenne AT-1741
    [ <-- Click ]

    zur Verständigung im Bereich der Bodenwelle
    Dipolantenne AT-1742(M)
    [ <-- Click ]

    zur Verständigung im Bereich der Boden- und Raumwelle
    Akku TNC-2188
    [ <-- Click ]

    12V, 4 Ah
    Tragegestell ST-2243
    [ <-- Click ]

    mit Tasche für zweiten Akku

    Ebenfalls vorhanden sind:

  • Vehicular Adapter VA-2132/VRC-2100
  • 100W Endverstärker AM-2102/VRC-2100
  • ATU CP-2103/VRC-2100

    (siehe Bildergalerie)

    Der Vehicular Adapter und die Endstufe sind auf einer Grundplatte montiert, die hier fehlte. Da diese Platte die Komponenten an ihrem Platz hält, und ohne sie die Pins der Endstufe verbogen werden könnten, wurde ein Ersatz gebaut.

    Die hier vorhandene mobile Anlage
    [ <-- Click ]


    Frequenzbereich:
    1.5 ... 30 MHz




    Technische Daten:

    HF- Leistung:
    5, 10, 20W
    Kanalabstand:
    100 Hz
    Speicherkanäle:
    20; mit allen funktechnischen Parametern
    Anzahl der Kanäle:
    285.000
    Modulation:
    LSB. USB, AM, CW, Daten
    Übertragungsarten:
    Sprache, tonlose Telegrafie, Daten
    Datenübertragung:
    Telegramme als Kurzzeitübertragung,
    Datenübertragung bis 2400 Baud (mit externem Modem)
    Frequenzwahl:
    Handwahl mit Frequenz- Direkteingabe,
    Handwahl unter Verwendung von Speicherkanälen,
    Automatische Frequenzwahl durch "Automatischer Verbindungsaufbau".
    Empfindlichkeit:
    SSB, CW, Daten: 0.7 µV; AM: 3.5 µV bei 10dB
    Antennen:
    Dipolantenne AT-1742(M)
    Stabantenne AT-1741
    ATU- Abstimmzeit:
    max 300 msec
    Betriebspannung:
    10.5 .. 14.5 V
    Akku:
    NiCad TNC2188, 12V, 4 Ah
    Größe (ohne Antennenfuß);:
    250 x 85 x 370 mm
    Gewicht (incl. Akku, Handset, Stabantenne, Tragegestell):
    11.8 kg
