KF 81
ist das 4m- Gerät einer Serie von Funkgeräten:
KF 81 im 4m- Band (68 .. 87,5 MHz; 10 Kanäle (hier vorhanden)
KF 162 im 2m- Band (146 .. 174 MHz; 10 Kanäle
KF 541 im 70cm- Band (450 .. 470 MHz); 6 Kanäle bei KF 451 mobil.
Dieses Gerät von Bosch gehört zu einer Serie von Funkgeräten, die ab 1970 gebaut wurden.
Die vorliegende 4m- Version KF-81 stammt von 1971.
Es gab sie als 1-Kanal- und als hier vorliegende 10- Kanal- Variante. Jeder Kanal musste
separat bequarzt werden.

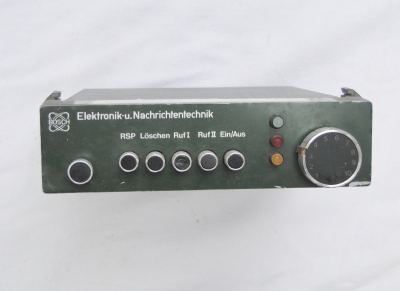

Die hier vorhandene Version mit einer Blende in Natooliv wurde für den Bundesgrenzschutz gebaut.
Der Preis betrug 1972 je nach Ausführung bis 2460 DM.
Einer späteren Version wurde eine PLL gegönnt, sie hieß dann KF 81 digital.
Besondere Kennzeichen:
Modernste Konstruktion, einfacher Service
Baugruppen steckbar; kein Kabelbaum
Vielseitige Rufsysteme lieferbar
Besetztanzeige serienmäßig
Einfache Bedienungselemente;
Beleuchtete Kanalanzeige;
2 Tonruftasten
12 und 24 V Stromversorgung ohne Umschalter
Fest eingebautes Bedienteil; abgesetzte Bedienteile anschließbar
Geringes Volumen
Schutzschaltungen gegen Überspannung und Verpolschutz
Umfangreiches Zubehör
- Frequenzbereich:
- 68 ... 87,5 MHz
Technische Daten:
- Sendeleistung:
- je nach Gerätetyp 0,1, 1, 6 oder 12 W
- Betriebsart:
- Simplex und Semiduplex
- Kanalanzahl:
- 1 oder 10; hier 10
- Kanalabstand:
- 20 bzw 25 kHz
- Modulation:
- F3
- HF- Schaltbandbreite:
- 800 kHz (KF 81)
- 1 MHz (KF 161 und KF 451 m/st)
- Tonruf:
- Verschiedene Geber/Auswertersysteme einsetzbar
- NF- Ausgangsleistung:
- 2,5 W
- NF- Frequenzgang:
- 300 ... 3000 Hz
- Stromversorgung:
- 12,3 .. 27,8 V ohne Umschaltung
- Verbrauch Empfang / Senden:
- 370 mA; 3,5 A bei 12 W
- Maße und Gewicht:
- Sendeempfänger 195 x 195 x 55 mm; 2,2 kg
- Bedienteil: 150 x 60 x 43 mm; 450 g
|
