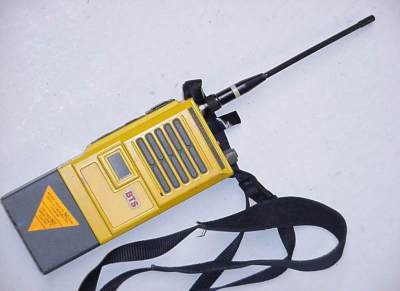

  Das Handsprechfunkgerät FK-109

wurde von Grundig © für 4 Frequenzen hergestellt. Die Bezeichnungen sind:

  • FK-109/80-20 mit 68 .. 82 MHz,
  • FK-109/160-20 mit 146 .. 174 MHz,
  • FK-109/460-20 mit 440 .. 470 MHz und
  • FK-109/490-20 mit 477 .. 510 MHz.

    Hier vorhanden ist das FK-109/490-20.

    Es hat ein sehr stabiles Alu- Druckguß- Gehäuse, ist wasserdicht und verträgt einen großen Temperaturbereich.

    Es ist ein CPU- gesteuertes Synthesizer- Gerät in SMD- Technik, mit getrennten VCOs für Simplex und Semi- Duplex.

    Der Squelch wird mittels Schraubendreher eingestellt, so ist ein versehentliches Verstellen nicht möglich.

    Die Schaltung ist in Modular- Technik aufgebaut.

    Eine 8-polige (abgedeckte) Buchse dient dem Anschluss von z.B Lautsprechermikrofonen, Hör- sprech- Kombinationen usw: auch aktives Zubehör kann angeschlossen werden.

    Selektivruf kann nachgerüstet werden.

    Es gibt Ladegeräte für Schnell- und Normalladung.

    Frequenzbereich:
    (hier) 477 .. 510 MHz



    Technische Daten:
    Sendeleistung:
    1W / 2.5W
    Kanäle / angezeigt durch:
    99 / 2-stellige Anzeige
    Kanalraster:
    20 / 25 kHz
    Selektivrufbausteine:
    steckbar
    Schaltbandbreite (bei diesem Gerät):
    8 MHz
    Betriebsart:
    Simplex oder Semi-Duplex
    Empfindlichkeit:
    0.3 µV bei 20 dB
    NF- Leistung:
    0.5 W
    Maße und Gewicht:
    168 x 70 x 36 mm; 685 gr incle Antenne und Akku.
