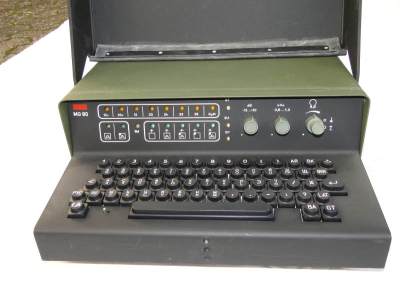

  Der   Morsegeber MG80

wurde in der damaligen DDR im Jahre 1986 eingeführt.
Es gibt die Varianten MG 80 und MG 80M, hier vorhanden ist der MG80.

Er hat folgende Leistungsmerkmale:

  • Aussendung von Morsezeichen mit Geschwindigkeiten von 30 bis 999 Zeichen
       pro Minute (ZpM);
  • bzw. 10 bis 99 Gruppen pro Minute (GpM); in
  • 4 Signalformen, wobei Frequenz und Pegel des Signals eingestellt werden können.

  • Aussendung von Fernschreibzeichen in Geschwindigkeiten von 100, 200, 300, 4
       und 50 Baud; über zwei getrennte Ausgänge.
  • Mithören der Signale des eigenen Gerätes und der Gegenstelle;
  • Tastung der Morsesignale über angeschlossene Morsetaste;
  • Aussendung von Nachrichten über maximal 6 Pufferspeicher nach Eingabe über die
       Tastatur;
  • Einspeichern von Rufzeichen;
  • Aussendung und ständige automatische Wiederholung von Rufzeichen;
  • Automatische Erzeugung und Aussenden von Zufallstexten; dabei können die Art der
       Texte, Anzahl je Gruppe und die vorkommenden Zeichen ausgewählt werden.
  • Automatisches Testen von Übungstexten mit Korrektur.

      Der Morsegeber MG80 M hat zusätzlich folgende Funktionen:

  • Empfang von Morsezeichen, Umwandlung in Fernschreibcode und Aussendung über
       den Fernschreibausgang;
  • Empfang von Fernschreibzeichen, Umwandlung in Morsecode und Aussendung über die
       Morseausgänge.
  • Erweiterte Ausbildungsfunktion mit Morsetasteneingabe.

    Zu dem MG 80 gehört das Netzteil SV 81. Dazu liegen keine Daten vor.




    Technische Daten:
    Morsezeichen:
    Kode: ITA Nr.2
    Sendetempo: über Tastatur einstellbar
    Empfangstempo: wird automatisch synchronisiert
    Tastausgänge:
      - elektronischer Kontakt für DC 60V/100 mA
      - mechanischer Kontakt Relais 110V / 100 mA
    Empfängereingang für Tonsignale < 2V bzw. < 30 V
    Handtastung vorhanden
    Fernschreibzeichen:
    Kode ITA Nr. 2
    Telegrafiegeschwindigkeit: über Tastatur einstellbar
    Telegrafierstrom (Ausgang) Konstantstrom 45 mA
    Telegrafierstrom (Eingang) 20 mA
    Abmessungen, Gewicht:
    380 x 175 x 395 mm; 9 kg
