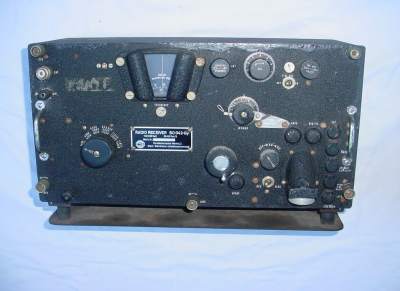

  BC-342-Gy












  BC-342-Gy

ist ein WKII- HF- Empfänger des U.S. Army Signal Corps.

Es gibt ihn in den verschiedensten Ausführungen, mit den verschiedensten Bezeichnungen (BC-342-A; BC-342-C; BC-342-D; usw) in immer dem gleichen Gehäuse. Die technischen Unterschiede zwischen den vielen Endbuchstaben sind oft nur winzig oder nicht vorhanden. Sie haben z.B. gleiche Spezifikationen, verschiedene Aufträge oder Hersteller.

Die KW- Version BC-342-x ist die AC- Version für 110V; als DC- Version heißt er
BC-312-x. Beide haben 6 KW- Bänder von 1500 bis 18000 kHz.

Die LW- Version von 150 .. 1500 kHz mit 4 Bändern heißt BC-314-x (AC) bzw.
BC-344-x (Dc).

Das vorliegende Exemplar heißt BC-342-Gy, weil es in Deutschland hergestellt wurde. Es hat ein 220V- Netzteil und wurde im Flugfunkbereich verwendet

Frequenzbereiche: 6:
A: 1500 ... 3000 kHz
B: 3000 ... 5000 kHz
C: 5000 ... 8000 kHz
D: 8000 ... 11000 kHz
E: 11000 ... 14000 kHz
F: 14000 ... 18000 kHz




Technische Daten:
Frequenz:
1500 ... 18000. kHz
Betriebsarten:
CW; Ton; Sprechfunk
Röhren:
12
ZF:
470 kHz
Verbrauch:
100 W
Abmessungen:
460 x 230 x 240 mm,
Gewicht:
22 kg
