Morsetasten; CW- keys

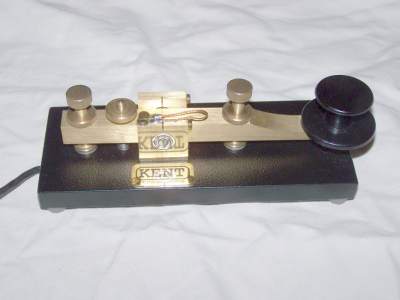

Kent KT1

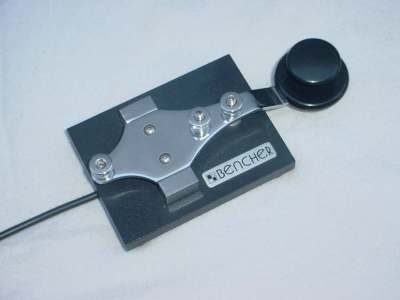

Mein Flaggschiff







Telegrafie- Set TG-5- (*); hier TG-5-B



Den Telegrafie- Set gibt es in den Ausführungen:
TG-5, TG-5-A und TG-5B. Es gibt nur geringe Unterschiede in der Schaltung.

Hier vorhanden ist: Telegrafie- Set TG-5-B

Er ist für Telegrafieverbindungen über Land vorgesehen.

Es können Zweidrahtverbindungen oder Boden als 2. Draht verwendet werden.

Die überbrückbare Entfernung hängt von der verwendten Art der Verbindung ab.

Im Deckel befindet sich ein Schaltbild.

Im Oberteil des Gehäuses ist Platz für eine Batterie BA-2 (22 V) und für den Ohrhörer (80 Ohm). Auf der Hinterseite ist ein Batteriegehäuse für 2 Batterien BA-30 (Mono).

Die Schraubanschlüsse sind: L2, L1, -22V, +, und -3V.

Die "Bell" ist eine Gleichstrom- Klingel mit Unterbrechungs- Kontakt.

Der Unterbrecher BZ-5 dient dem Bediener als Tonquelle. Er gibt einen Ton von 1000 Hz ab.

Die Morsetaste JA-41-1 gibt es nur in dem Set TA-5-B. Sie ist fest in der klappbaren Vorderwand verschraubt.

Zwei TG-5-B arbeiten bei 15 WPM zufriedenstellend über 50 Meilen Draht
W-110-B.

Bei schlechten Leitungen kann die Spannung der Batterie BA-2 bis auf 42V erhöht werden.
