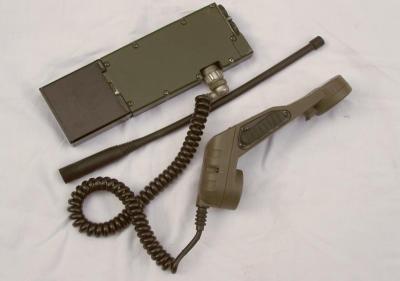

  Racal 4720

ist ein modernes Englisches Handfunkgerät der Cougarnet- Serie. Es arbeitet im taktischen Band.
Programmiert wird es entweder manuell mit Hilfe der Drehknöpfe auf der Oberseite oder durch ein Fill Gun MA4083B.

Bedienungselemente und Anschlüsse sind Folgende:

  • Kanalschalter (auch für Programmierung)
  • Audio- Regler für:
       Flüster- Einstellung
       Drei weitere Audio- Pegel mit normaler Empfindlichkeit
       Überschreibung vom Squelch
       Programmierung Sende/Empfangsfrequenz
       Hintergrundbeleuchtung ein
          (Lautstärkeregler auf das Lampensymbol schalten; die Hintergrundbeleuchtung
          bleibt ca 5 Sekunden an)
  • Antennenbuchse
  • Display (seitlich links). Zeigt an:
       Kanalnummer
       Benutzte Frequenz
       Programmierungsmodus
       Niedrige Batteriespannung
  • Audio / Hilfsbuchse (seitlich rechts):
       für Handset / Headset / Fill Gun

    Bei Benutzung in der Tragetasche wird das Gerät gewöhnlich auf der linken Brustseite getragen, so dass das Display sichtbar ist.

    Je nach Gelände beträgt die Reichweite 2 bis 25 km.

    Die Kanäle können für gleiche oder unterschiedliche Sende- und Empfangsfrequenzen programmiert werden.

      Manuelle Programmierung Racal 4720: > Klick <


    Frequenzbereich:
    30 ... 88 MHz



    Technische Daten:
    Sendeleistung:
    1 W
    Kanäle:
    2321
    Speicherkanäle:
    10
    Modulation:
    F3
    Frequenzschritte:
    25 kHz
    Empfindlichkeit:
    0.6 µV bei 10 dB
    Anzeige:
    LED, von hinten beleuchtet
    Subton- Squelch:
    148.8 Hz
    Stromversorgung:
    Akku MA 4271A oder
    Primärbatterie MA 4516B
    Stromverbrauch:
    430 mA
    Abmessungen mit Akku:
    225 x 75 x 26 mm
