Moderne FM- Handfunkgeräte
DH4PY

Zur Bildergalerie







      PRC 4720
  H4855
      EZPRR

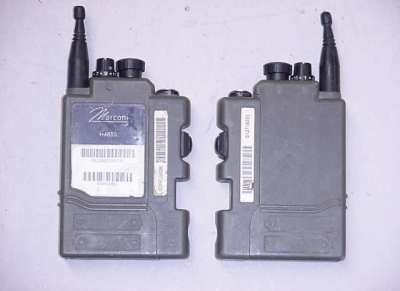

  Marconi H4855

ist ein Personal Role Radio (PRR).

Diese Art Geräte sind speziell für den persönlichen Gebrauch des einzelnen Soldaten entwickelt worden.
In Großbritanien sind sie Teil des Bowman- Programms und werden Bowman PRR Radio PRC 343 genannt.
Das US Marinecorps benutzt die Bezeichnung
Integrated Intra Squad Radio (IISR).

Seit 2002 wird es in allen größeren Armeen eingeführt. Es soll Standard werden und die Befehlsübermittlung revolutionieren.

Es wird Direct Sequence Spread Spectrum (DSSS), ein Frequenzspreizverfahren verwendet. Das Ausgangssignal wird über ein breites Frequenzspektrum verteilt. Dadurch ist eine Störung durch einen Träger so gut wie nicht möglich.

Eine schnelle und leichte Verständigung wird so ermöglicht. Diese Geräte sollen frühere Signale per Zuruf oder Handzeichen ersetzen.

Es können bis zu 500 Meter Entfernung in freiem Gelände überbrückt werden; in Gebäuden bis zu 3 Stockwerke. Die hohen Frequenzen bedeuten wirksame Verständigungen auch in dicht bebautem oder stark bewaldetem Gelände.



Eine Besonderheit ist der
[ < click ]
Drahtlose PTT- Knopf,
der immer nur einem bestimmten PRR zugeordnet wird. Der PTT- Knopf überträgt seine Signale auf 433 MHz, wirkt bis in 2m Umkreis zum PRR und wird an dem momentan bedienten Gerät angebracht. Senden ist so ohne Umgreifen möglich.


Zum Zuordnen / Abmelden:
Positionierung der drahtlosen PTT

[ < click ]
Seite "PROGRAM" der wireless PTT gegen die Erhebung unter dem PTT- Knopf des H4855 halten.


  Quittierungstöne des H4855;
  Programmierung/Ent-Programmierung des PTT- Knopfes:

    > Klick <


Es können 256 Kanäle genutzt werden; in Bänken zu je 16 Kanälen. Die Bänke werden unter der abschraubbaren PTT- Einheit umgeschaltet.

Führungskräfte können eine PTT-Einheit mit zwei PTT- Knöpfen anschrauben . Über ein Kabel hat ein Squad Radio eine Verbindung zu dieser PTT- Einheit. So kann der Befehlshaber eine zweite Einheit über eine einzige Kopfgarnitur befehligen, indem er ein Kabel z.B. mit einem U-229-Stecker (bzw Racal- Stecker) vom H4855 zu einem taktischen Funkgerät benutzt. Diese doppelten PTT- Einheiten gibt es für taktische Funkgeräte verschiedener Hersteller.

Es werden viele Varianten von Sprechgarnituren angeboten. Diese passen unter fast alle militärische oder ballistische Helme. Die Konstruktion der Hörmuschel erlaubt ein zusätzliches Tragen eines Gehörschutzes; als Mikrofon wird ein Elektretmikrofon verwendet.

Der PRR kann zum simultanen Sprech- und Datenfunk (38.4 Kbps) verwendet werden. So können Daten externer oder am Körper befindlicher Sensoren (z.B für Giftgasalarm) als Ton oder als digitalisierte Sprache übermittelt werden.

Es existiert auch eine Relaiseinheit. Dies sind zwei verbundene PRR in einer Satteltasche, die an geeigneter Stelle abgelegt werden und zur Reichweitenerhöhung dienen.

Für verschiedene Einsatzbedingungen gibt es das PRR in verschiedenen Farben, es ist auch eine wasserdichte Tragetasche verfügbar.

Alles Zubehör kann hier gar nicht aufgezählt werden.

Zum Betrieb werden zwei Mignonzellen benötigt.

Frequenzbereich:
2.400 ... 2.483 GHz




Technische Daten:
Kanäle:
254
Ausgangsleistung:
50 mW
Modulation:
DSSS (Direct Sequence Spread Spectrum)
Aussendung möglich von:
Sprache und Daten (38.4 Kbps) gleichzeitig
Reichweite:
bis 500 m in ländlichen Gegenden
Stromversorgung:
2 Mignonzellen (3 V)
Damit erreichbare Betriebsdauer:
24 Std ( Verhältnis TX : RX : Standby 1 : 7 : 16 )
