      139
   708 B
      861











     708 B

ist ein Chinesisches Tornisterfunkgerät, das bei der Artillerie und bei der Luftabwehr benutzt wurde- damit wurde ein koordiniertes Feuernetz aufgebaut.

Die 700er Serie der Geräte wurde in den späten 60ern entwickelt, und 1973 bei dem Militär eingeführt. Sie ist komplett transistorisiert (Siliziumtransistoren).

Mitte der 70er wurden verbesserte A, B und C Versionen gebaut.

Es gibt die Versionen 705, 708, 709 und 714.
Die Geräte sind bis auf unterschiedliche Frequenzbereiche gleich.

  • 705 : 36.0 – 46.1 MHz,
  • 708 : 28.0 – 36.6 MHz,
  • 709 : 21.5 – 28.5 MHz
  • 714 : 20.0 – 26.0 MHz.

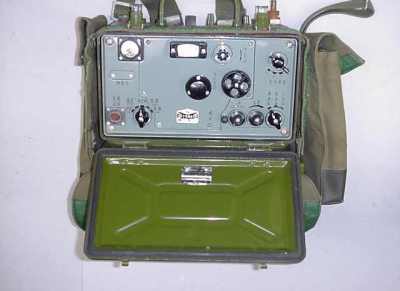

    Hier ist ein 708 B vorhanden, das

    Der Zweck ist die Koordination von Einheiten der Artillerie und Infantrie.

  • 705 dient der Kommunikation zwichen Artillerie- und Infantrie-
       Einheiten,
  • 708 und 709 verbinden Bataillon- und Kompanie- Ebenen der Artillerie,
  • 714 dient der Kommunikation zwischen Artillerie und bewaffneten
       Einheiten.

    Die vorgesehene Betriebsart ist Sprechfunk, jedoch ist auch eine einfache Morsetaste auf der Front eingebaut.

    Das Gerät kann sowahl als Transceiver als auch als Repeater eingesetzt werden: Dabei werden zwei Geräte mit verschiedenen Frequenzen durch einer Telefonleitung verbunden. Ein Gerät empfängt, das andere sendet die Nachricht gleichzeitig wieder aus.

    Außerdem ist eine Fernbedienung durch ein Feldtelefon bis zu 2 km Entfernung möglich.

    Die Verwandtschaft mit russischen tragbaren Geräten ist unverkennbar: Es wird eine Kulikoff- Antenne benutzt, und russische und chinesische Antennenstäbe sind austauschbar. Der mobile Antennenfuß könnte ebenfalls russisch sein.

    Frequenzbereich:
    28.0 ... 36.5 MHz (708 B)




    Technische Daten:
    HF- Leistung:
    1.5 W
    Modulation:
    FM oder CW
    Reichweite:
    mit 1.5-m- Antenne: 6 km
    mit 2.7-m- Antenne: 12 km
    mit Dipol- Antenne: 15 .. 25 km km
    In CW- Modus: 10 % weiter
    Stromversorgung:
    Spezielle Trockenbatterie oder
    Spezieller Akku oder
    20 Monozellen
    Antennen:
    Kulikoff 1.5 m, mit Stäben bis 2.7 m lang.
    40 m Langdraht mit Stäben und Zubehör.
    Gewicht:
    ohne Batterien 7 kg
    mit Batterien 10 kg
    Abmessungen:
    305 x 120 x 320 mm
